Waarom een massieve as de knikberekening volledig verandert
De knikweerstand van een zuigerstang hangt sterk af van de draaistraal, en a massieve zuigerstang heeft een fundamenteel ander dwarsdoorsnedeprofiel dan een hol profiel met dezelfde buitendiameter. Omdat een massieve staaf het materiaal gelijkmatig over de volledige dwarsdoorsnede verdeelt in plaats van het te concentreren nabij de buitenwand, biedt deze doorgaans een hogere weerstand tegen zijdelingse afbuiging onder drukbelasting bij een gegeven diameter. Dit is voor een groot deel de reden waarom zuigerstangontwerpen met massieve as de standaardkeuze blijven in toepassingen waarbij zijdelingse belasting en knikrisico een groot probleem zijn, ook al kunnen holle ontwerpen op papier een betere sterkte-gewichtsverhouding bieden.
De afweging is echter niet altijd in het voordeel van een solide constructie. In toepassingen waarbij gewichtsvermindering belangrijker is dan maximale stijfheid, kan een goed ontworpen holle staaf nog steeds voldoen aan de knikvereisten terwijl de totale massa wordt verminderd. De beslissing komt meestal neer op de vraag of de toepassing prioriteit geeft aan het minimaliseren van het gewicht of het maximaliseren van de weerstand tegen buiging en zijdelingse belasting.
Waar gewichtsbesparingen door een hol ontwerp niet langer de moeite waard zijn
Holle staven worden soms puur gekozen om het gewicht te verminderen, maar dat voordeel komt met extra productiestappen, waaronder diepgatboren of kanonboren om de interne boring te creëren, en extra inspectie om de consistentie van de wanddikte over de volledige lengte te bevestigen. Voor kortere stangen of toepassingen met lagere druk kunnen deze extra stappen opwegen tegen het marginale gewichtsvoordeel. Daarom is een massieve zuigerstang vaak de meer praktische en kosteneffectieve keuze als er rekening wordt gehouden met de totale productiecomplexiteit in plaats van alleen maar met het materiaalgewicht.
Wanneer de afweging daadwerkelijk een holle constructie bevordert
Holle staven hebben de neiging zinvoller te zijn bij toepassingen met zeer lange slaglengtes, waarbij het cumulatieve gewicht van een massieve staaf een overmatige druk op de montagestructuur zou uitoefenen of de algehele dynamische respons van de machine zou verminderen. In deze specifieke gevallen wordt de extra complexiteit van de productie van een holle boring gerechtvaardigd door het operationele voordeel van een verminderde massa.
Interne materiaaldefecten zijn belangrijker dan kopers vaak denken

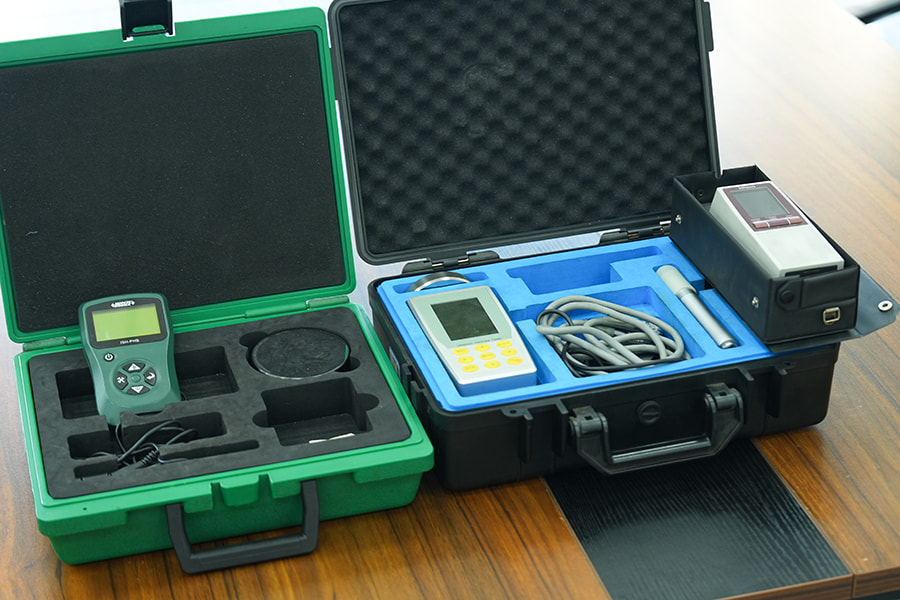

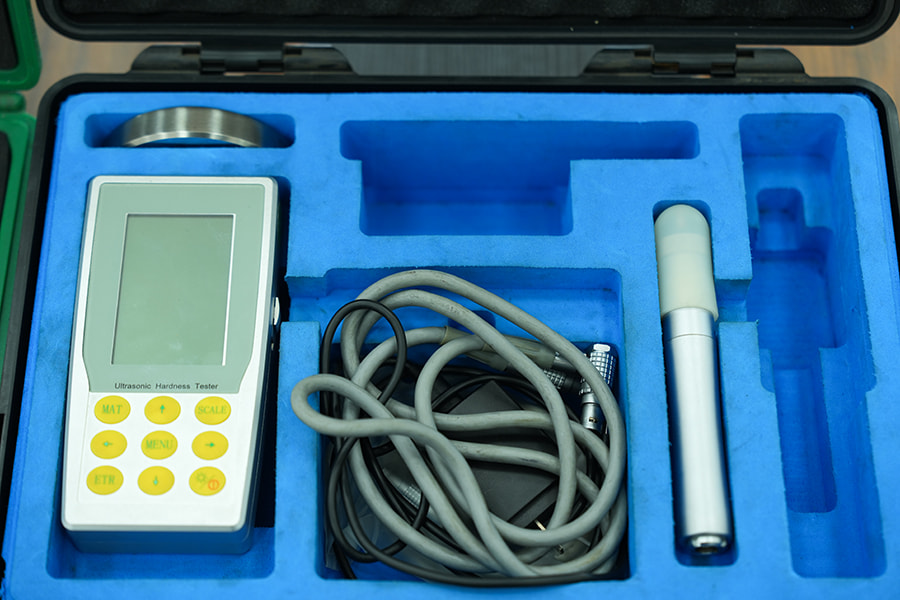

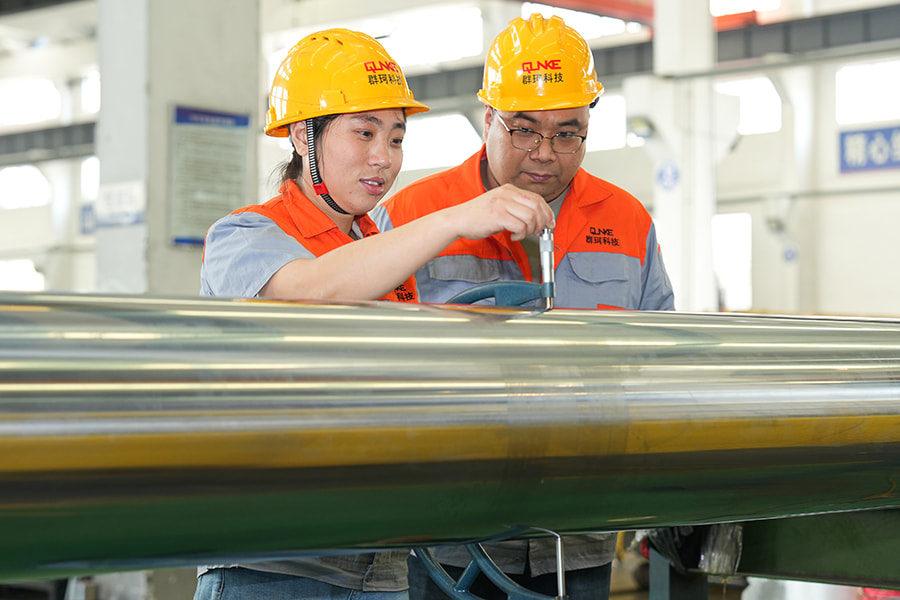

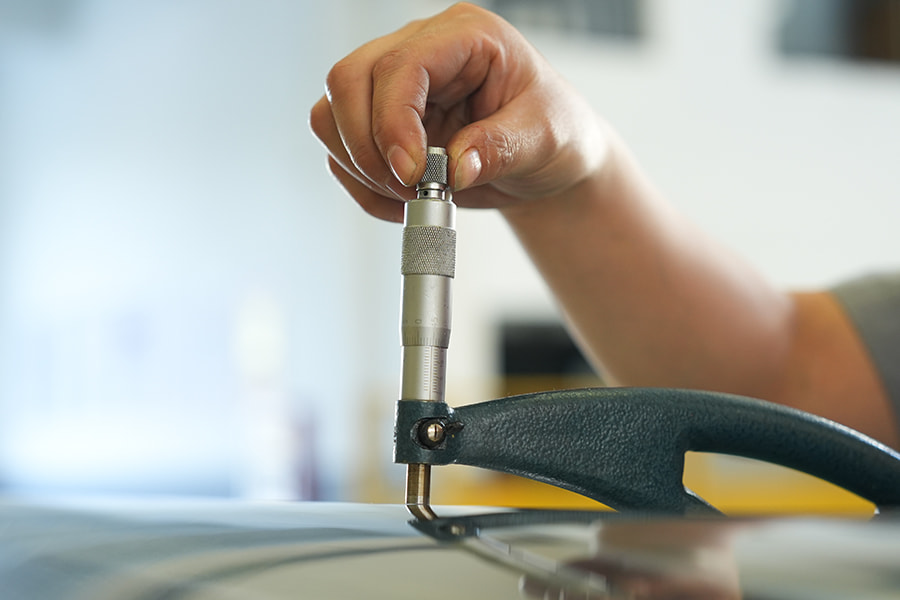

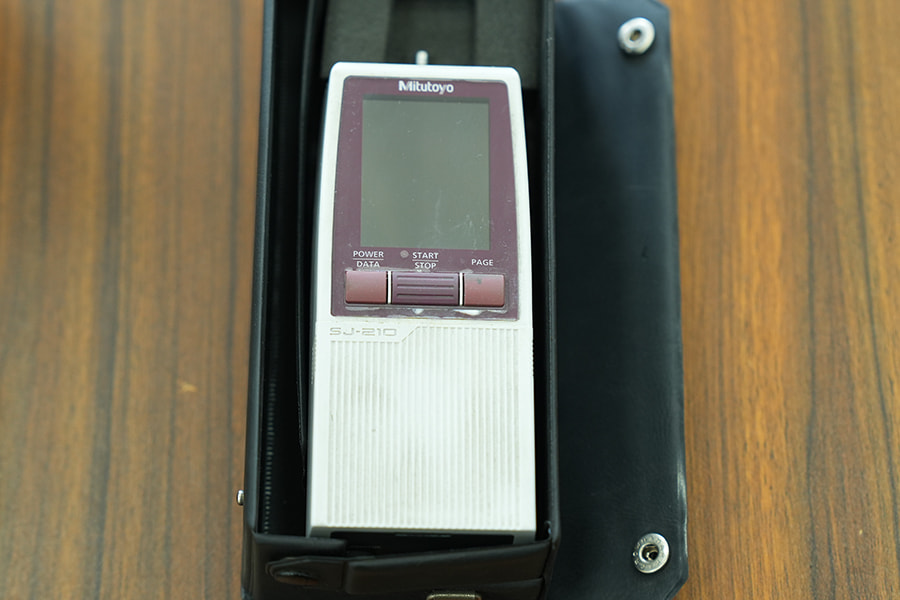

Omdat een zuigerstang met massieve as afhankelijk is van consistente materiaaleigenschappen over de gehele dwarsdoorsnede, kunnen interne defecten in het staafmateriaal, zoals porositeit, insluitsels of segregatie van het oorspronkelijke staalgietproces, de vermoeiingsprestaties aanzienlijk beïnvloeden, zelfs als de buitenoppervlakteafwerking van de stang onberispelijk is. Deze interne gebreken zijn onzichtbaar tijdens een standaard visuele inspectie. Daarom worden ultrasoon testen vaak gebruikt op hoogwaardig staafmateriaal voordat het tot een afgewerkte staaf wordt bewerkt.
- Porositeit in het kernstaal kan spanningsconcentratiepunten creëren die tot voortijdige vermoeiingsscheuren leiden
- Niet-metalen insluitsels uit het gietproces verminderen de effectieve draagdoorsnede van het materiaal
- Segregatie, waarbij legeringselementen ongelijkmatig door de staaf worden verdeeld, kan na warmtebehandeling een inconsistente hardheid veroorzaken
- Met ultrasone tests vóór de bewerking worden de meeste van deze defecten opgespoord lang voordat ze een afgewerkte, geplateerde staaf worden

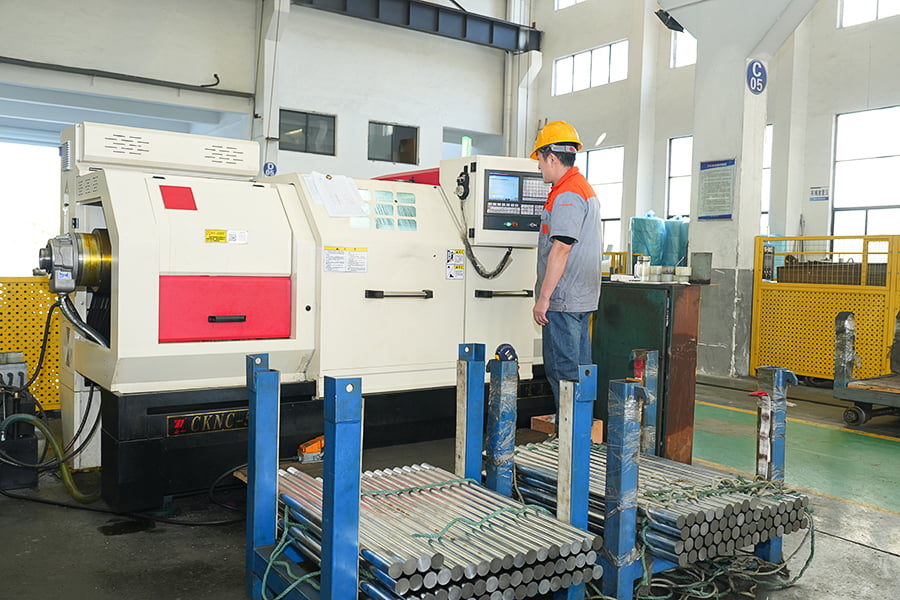

We hebben ultrasoon testen ingebouwd in ons inspectieproces voor staafmateriaal in onze fabriek in Wuxi, met name omdat dit soort interne defecten het soort probleem zijn dat zich pas voordoet nadat een staaf al in gebruik is geweest, wat veel te laat is om een probleem op te sporen.
Torsiestijfheid: een over het hoofd gezien voordeel van een solide constructie
Terwijl de meeste discussies over het ontwerp van zuigerstangen zich richten op axiale belasting en buigweerstand, is torsiestijfheid een ander gebied waarop een massieve zuigerstang de neiging heeft beter te presteren dan een hol equivalent met dezelfde buitendiameter. In toepassingen waarbij de staaf enige torsiekracht ondervindt, of het nu gaat om een verkeerd uitgelijnde montage, een ongelijkmatige verdeling van de belasting of mechanische verbindingen die rotatiespanning introduceren, weerstaat de massieve doorsnede effectiever dan een holle doorsnede, omdat materiaal dichter bij het midden van de as nog steeds aanzienlijk bijdraagt aan de torsiesterkte.
Dit wordt vooral relevant bij bouwmachines en heiapparatuur, waar stangen in reële werkomstandigheden zelden worden onderworpen aan perfect uitgelijnde, puur axiale krachten. Zelfs kleine hoeveelheden torsiespanning kunnen, als ze over voldoende cycli worden herhaald, bijdragen aan vermoeidheidsproblemen die niet alleen door berekeningen van de axiale belasting zouden kunnen worden voorspeld.
Massieve versus holle staaf: een snelle vergelijking
| Factor | Stevige zuigerstang | Holle zuigerstang |
| Knikweerstand bij gelijke diameter | Over het algemeen hoger | Lager tenzij de diameter wordt vergroot |
| Gewicht per lengte-eenheid | Hoger | Lager |
| Complexiteit van de productie | Lager, no internal boring required | Hoger, requires deep hole drilling and bore inspection |
| Torsiestijfheid | Hoger | Lager at equal outer diameter |
| Typisch gebruiksscenario | Hoge zijbelasting, zware toepassingen | Toepassingen met zeer lange slag waarbij gewichtsvermindering van cruciaal belang is |

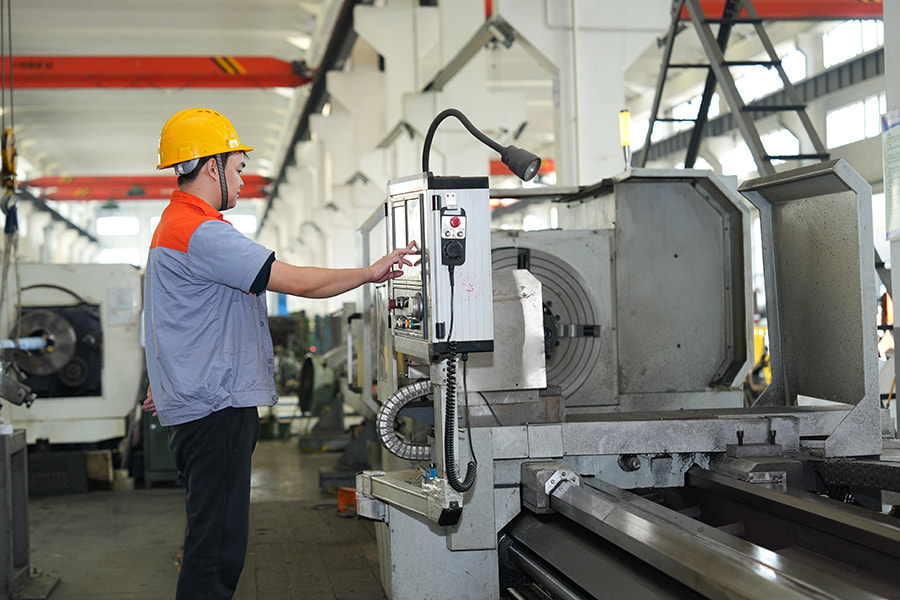

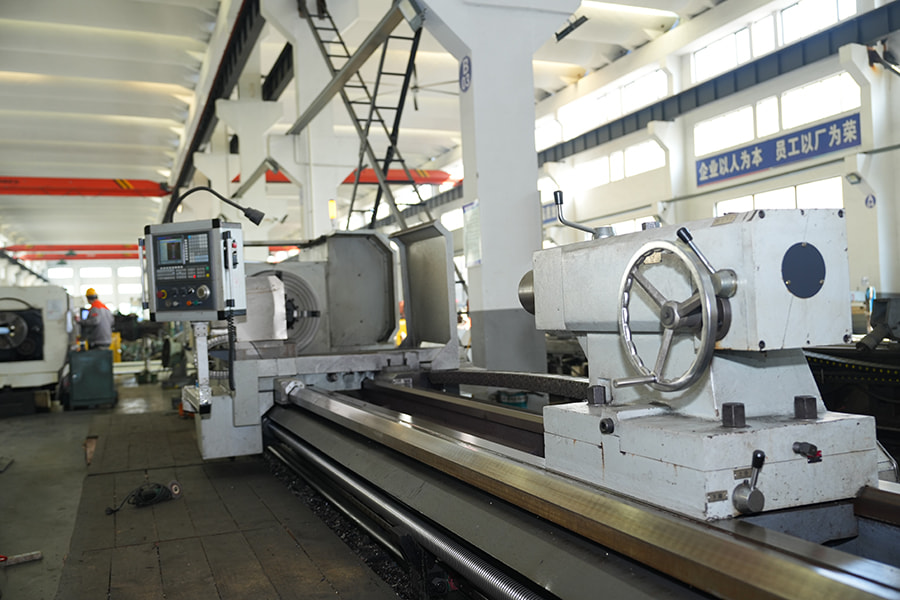

Bewerkingsoverwegingen die uniek zijn voor de productie van massieve staven

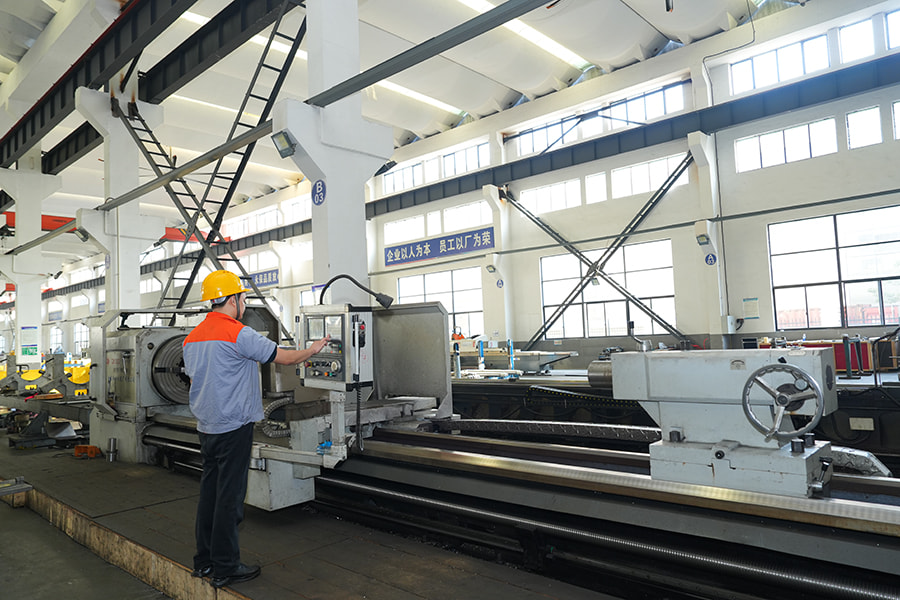

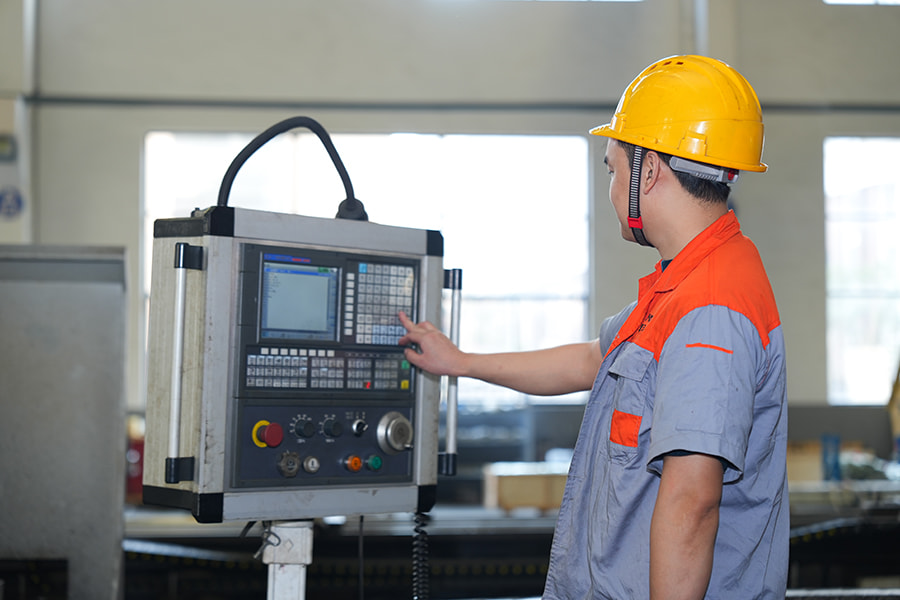

Het produceren van een massieve zuigerstang omvat een eenvoudiger bewerkingsvolgorde dan een holle, omdat er geen interne boring is om te boren, ruimen of inspecteren. Dat gezegd hebbende, vereisen massieve staven nog steeds zorgvuldige aandacht tijdens het draaien en slijpen, omdat een volledig massieve doorsnede meer restspanning van het originele staafmateriaal behoudt als spanningsverlichtende stappen worden overgeslagen. Als u deze stap overslaat, kan dit ertoe leiden dat een staaf er direct na de bewerking recht uitziet, maar na verloop van tijd geleidelijk buigt naarmate de interne spanningen zich opnieuw verdelen.

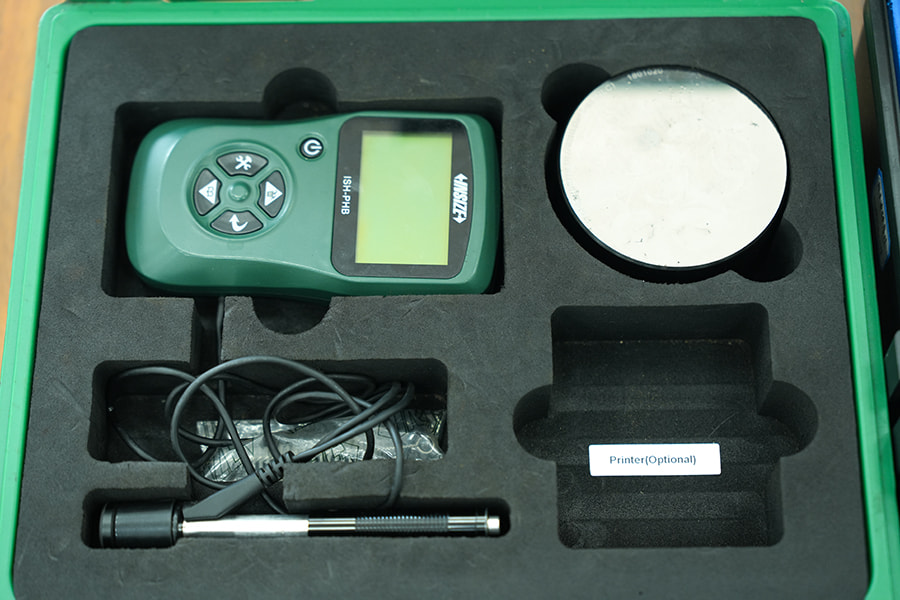

De uniformiteit van de warmtebehandeling is ook voorspelbaarder bij massieve staven dan bij holle staven, omdat er geen intern oppervlak is dat concurreert om consistente warmtepenetratie tijdens hardingsprocessen zoals inductieharden. Dit heeft de neiging te resulteren in consistentere hardheidsmetingen over de volledige lengte van een eindproduct Zuigerstang met massieve as .
Waar massieve zuigerstangen het meest praktische nut hebben
Constructie met massieve staven heeft de neiging de voorkeur te hebben in toepassingen waarbij betrouwbaarheid onder variabele, niet-axiale belasting belangrijker is dan het wegnemen van gewicht. Dit omvat zwaar materieel dat wordt gebruikt in de mijnbouw, heimachines en scheeps- en havenapparatuur, waarbij hengels vaak worden blootgesteld aan zijbelastingen, trillingen en inconsistente belastingshoeken die bij een hol ontwerp aanzienlijk te groot zouden moeten zijn om veilig te kunnen werken.
- Toepassingen met frequente zijdelingse belasting of schuine krachten profiteren van de extra stijfheid van een solide constructie
- Kortere tot middelmatige slaglengtes rechtvaardigen zelden de extra productiekosten van een hol ontwerp
- Omgevingen met hoge trillingen of schokbelasting bevorderen de torsiestabiliteit van een massieve as
- Situaties waarin maatstabiliteit op de lange termijn belangrijker is dan het minimaliseren van het gewicht, hebben de neiging om massieve hengels te bevoordelen
In de waterbeschermings-, metallurgie- en graafmachineprojecten die we door de jaren heen hebben geleverd, blijven massieve asontwerpen het meest voorkomende verzoek wanneer de toepassing iets anders inhoudt dan eenvoudige, perfect axiale belasting.
